پله برای آزمون نظام مهندسی -خانه معماری زنجان

نکاتی که برای پله در  آزمون نظام مهندسی باید درنظر بگیریم .

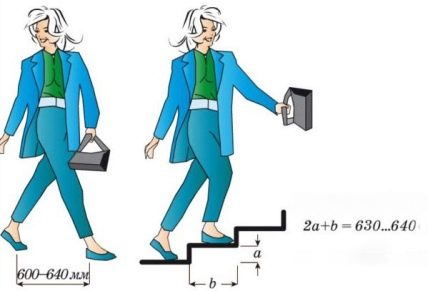

حداقل اندازه کف پله 28 سانتی متر می باشد . ارتفاع پله باید میزانی باشد که مجموع کف پله و دوبرابر ارتفاع بین 63 تا 64 سانتی مترباشد 2a+b=63 -64

حداکثر ارتفاع پله 18 سانتی باشد .





مثال :اگر ارتفاع پله 17 سانتی متر باشد  طبق فرمول 2*17=34  اندازه کف پله   29=34-63خواهد شد .

مثال : اگر ارتفاع پله 18 سانتی متر باشد  طبق فرمول 36=18*2 و اندازه کف پله 28=36-64 خواهد شد .

اگر فاصله کف تا کف ساختمان 290 سانتی متر باشد  این عدد را تقسیم بر 17 (تعداد پله ) می کنیم  که ارتفاع پله درمیاد 17.05 سانتی متر که طبق فرمول کف پله 29 سانتی متر در نظر بگیریم  .

   63.1=29+[34.1 =(17.05*2)]  که عدد بین 63 و 64 درمیاد .



اگر تعداد پله را 18 بگیریم و ارتفاع کف تا کف (290) را تقسیم بر تعداد پله کنیم.

16.11=290/18               دو برابر ارتفاع    32.22=16.11*2                          63.22=31+32.22   کف پله را باید 31در نظر بگیرم که عدد بین 63 و 64 ذر میاد



نتیجه گیری : ارتفاع کف تا کف را تقسیم برتعداد پله می کنیم  عدد حاصل را دو برابر می کنیم  حاصل ضرب  را  از 64 کم می کنیم اگر عدد بدست آمده کمتر از 28 سانتی متر نباشد درست می باشد .

پلان پله :

حداکثر تعداد پله ها بی بین دو پاگرد باید 12 پله باشد .

عرض پله ها حداقل 110 سانتی متر باشد .

پاگردهایی که عموم از آن استفاده می کنند کمتر از 240 سانتی متر مجاز نیست .

دیوار پیرامون پله باید از 20 سانتی متر باشد .

درصورت فضای کافی ،دررسم پله ،پله های ابتدا و انتهای هر پاگرد ،یک پله عقب تر ترسیم شود .

خط شکست پله معمولا 2/3 ارتفاع طبقه (2/3 تعداد پلاها ) ترسیم شود .

اگر تعداد پله 16 باشد از 3/4 ارتفاع بهتر هست خط شکست ترسیم شود .
